속도 제한기/속도 조절기

제품 설명

1 짧은 작품

SPL25는 차량의 정확한 속도 제한을 실현하기 위해 발명되고 개발되었습니다. 속도 제어 정확도는 매우 높고 성능은 신뢰할 수 있습니다.그것은 큰 가속 시작 또는 힘 토크에 영향을 미치지 않습니다그것은 단지 최대 속도를 제한하고 차량은 속도 제한 도중 정지하지 않습니다, 그리고 올바른 속도 범위에서 가속 페달의 자유로운 움직임을 보장

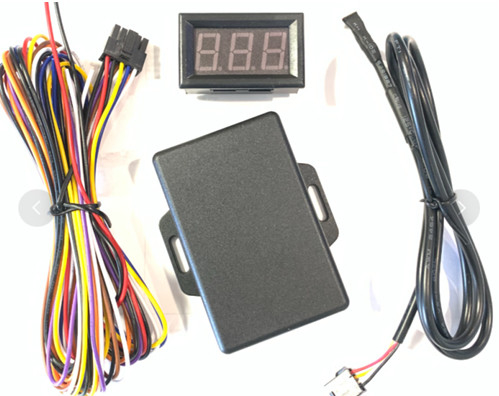

포장:

속도 제한기 1pc

화면 1pc

와이어 1pc

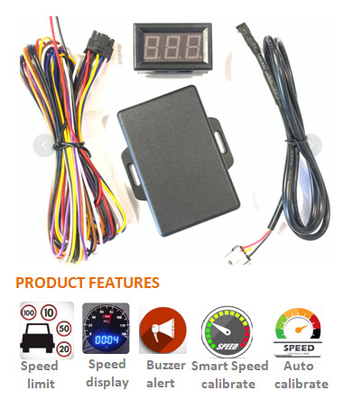

2 속도 제한기 특징

• 정확한 속도 제한, 미리 설정 한 최대 속도 경우 차량의 속도를 제한하도록 강요
• 속도 표시, 라이브 디스플레이 전 설정 속도 제한 값 또는 캘리브레이팅 중에 라이브 속도 값
• 부저 경보, 속도 제한 또는 설정을 초과 할 때, 부저는 경고 소리를 울릴 것입니다
• 출력 제어 신호, 속도 제한이 활성화되면 다른 액세서리에 출력 신호를 보낼 것입니다 (이 신호를 크루즈 상태를 취소 할 수 있습니다)
• 스마트 속도 정렬
• 수동 또는 GPS 추적기 제어 속도 제한 기능
• 최대 속도 제한은 RS232 포트를 통해 실시간으로 수정 할 수 있습니다.
• 안티 템퍼링, 불법 오픈 케이스는 경보를 유발할 것입니다

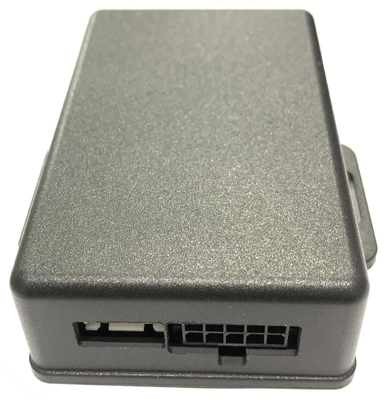

• IP56 케이스 설계

3 GPS 속도 제한기 인터페이스

ACC (붉은):디지털 입력, 전원을 얻기 위해 차량 ACC 전선에 연결.

GND (흑색):배터리와 연결해서

O1 (노란색):디지털 출력

Crtl (파란색):디지털 입력, 제어 신호 입력, 낮은 수준이 감지되면 속도 제한을 제어합니다.

키 (백색):디지털 입력, 작동 속도 정렬이 필요하면 이 버튼을 누르십시오.

S+ (녹색):ECU 신호 전선에 연결

S- (포르푸르):ECU 신호 전선에 연결

V+(갈색):페달 신호 전선에 연결해

V- (그레이):페달 신호 전선에 연결해

VSS (오렌지):차량의 속도 신호 전선에 연결되어 속도를 감지합니다.

RS232TTL 232 포트, baud 속도 9600, 이 포트를 통해 속도 제한 값을 설정

표시:TTL 232 포트, 속도 값 표시.

4 펄스 속도 캘리브레이션:

속도 정정 작업 전에 확인합니다: 1 속도 제한기가 정상적으로 작동합니다. 2 펄스 와이어는 차량 속도 신호 와이어에 바로 연결되어 있습니다.

캘리브레이션 단계10 초 동안 안정적인 30KM / H에서 차량을 운전, 그 다음 버튼을 누르면, 속도 제한기는 두 번 비핑을 표시 캘리브레이션이 완료되었다. 캘리브레이션이 성공했는지 확인하는 방법은 무엇입니까?캘리브레이션 완료 후, 속도 디스플레이는 현재 속도를 실시간으로 1 분 동안 표시하고, 그 다음 제한 속도를 고정 표시됩니다.

5 페달 와이어 설치:

1. 차량의 페달 허니를 찾으십시오, 그것은 6 개의 전선으로 구성됩니다, 2 개의 전선이 신호 전선, 2 개의 전선이 전력 전선, 2 개의 전선이 지상 전선입니다. 차량을 시작, 페달을 밟고,신호 선의 전압이 변해야 합니다..

2. 2 신호 전선을 잘라서 각각 페달 컨트롤러 전선을 연결하십시오. 아래 그림을 참조하십시오. 갈색 및 회색 전선이 가속 페달에 연결되며 녹색 및 보라색은 ECU에 연결됩니다.
